Construire un pilier de portail commence sous terre : une semelle descendue hors gel, ferraillée, coulée d’un seul tenant. Le fût monte ensuite en blocs de coffrage, armatures verticales continues du béton de fondation jusqu’au couronnement. Gonds, platines et gaines se réservent avant le remplissage, jamais après.
Dimensionner avant de creuser : poids, hauteur, vent
Un vantail battant en acier de trois mètres pèse couramment 80 à 120 kilos. Ce poids ne descend pas verticalement dans la maçonnerie : il s’applique au bout d’un bras, la distance entre l’axe des gonds et le centre de gravité du vantail. Cette géométrie crée un porte-à-faux qui transforme la charge en moment de renversement, et c’est lui qui dimensionne l’ouvrage.
Quatre paramètres se relèvent avant tout calcul :
- le poids réel du vantail, remplissage compris, fourni par le métallier ;
- la largeur de passage commandée, qui fixe la longueur du bras de levier ;
- la hauteur du vantail, qui détermine la surface exposée au vent ;
- la nature du sol, argileux, sableux ou rocheux, relevée à la pelle.
Le vent pèse souvent plus lourd que le métal. La norme NF EN 13241, qui couvre les portes et portails, classe la résistance au vent de 1 à 6, l’essai étant conduit selon la norme EN 12424 : un site exposé, littoral ou dégagé, impose une classe supérieure. Un vantail à tôle pleine capte toute la pression, là où un barreaudage la laisse filer.
Le choix du portail précède donc celui du pilier. Notre dossier sur le portail en acier sur mesure détaille les arbitrages d’ouverture et de remplissage : chaque option change la charge transmise à la maçonnerie.
La semelle : le seul ouvrage qui ne se rattrape pas
Descendre hors gel, sans discussion
Sous le seuil, une semelle filante relie les deux piliers ; elle reste isolée sous chaque fût quand le passage doit demeurer libre. Dans les deux cas, elle repose sur un sol non remanié, jamais sur un remblai récent.
Le repère de profondeur hors gel vient du NF DTU 13.1, qui a remplacé les DTU 13.11 et 13.12 de mars 1988. Ce texte retient un ancrage minimal de 50 centimètres sous le niveau extérieur fini, valeur qui monte avec la zone climatique : de l’ordre de 50 à 65 centimètres en plaine, 80 à 90 centimètres en moyenne altitude, jusqu’à 1,20 mètre en montagne. Entre Rennes et Saint-Malo, 60 à 70 centimètres constituent une base saine.
Le gel n’est pas le seul ennemi. Un sol argileux gonfle et se rétracte au fil des saisons : une semelle posée trop haut suit ce mouvement, et le portail finit par frotter au bout de trois hivers.
Ferraillage et aciers en attente

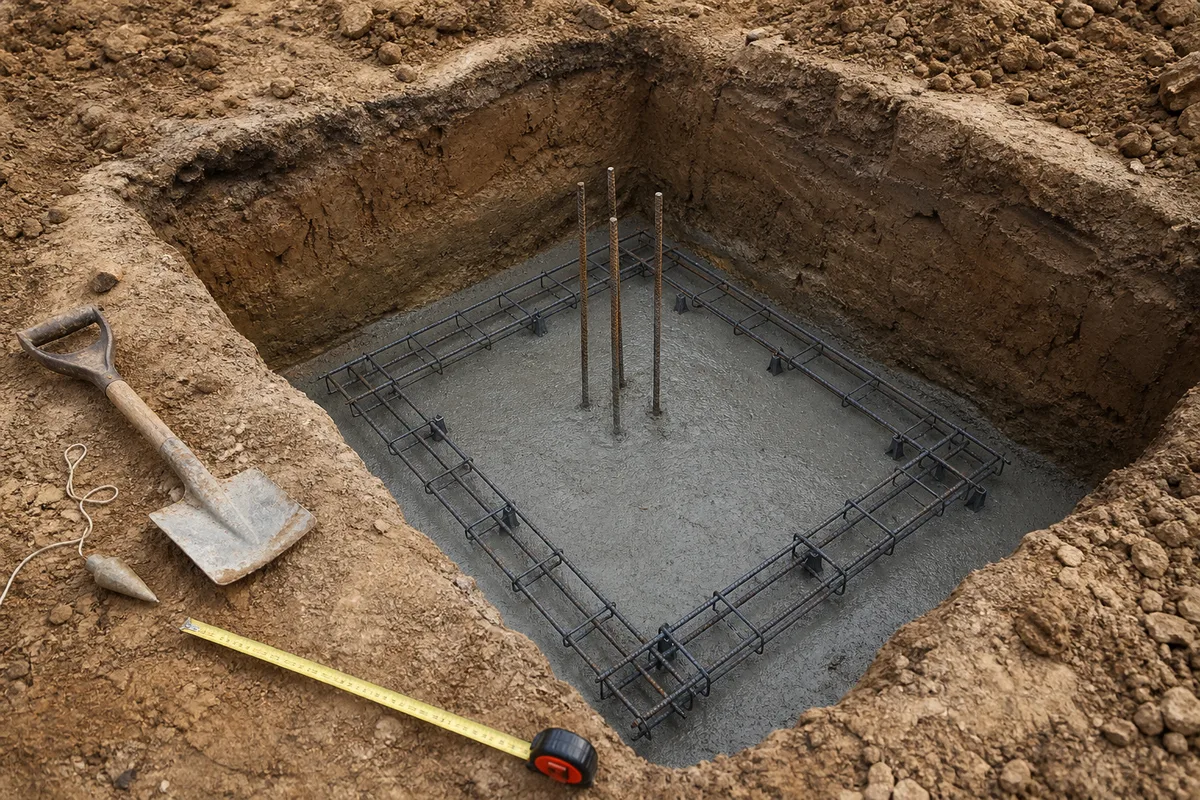

La semelle reçoit une armature filante, ligaturée et calée sur distanciers pour garantir l’enrobage du béton. Les cales plastiques ne sont pas un raffinement : un acier posé à même le fond de fouille rouille et fait éclater le béton par gonflement.
Les aciers verticaux du futur fût se posent avant le coulage. Ils remontent depuis la nappe basse de la semelle, retour à angle droit compris, et dépassent de la hauteur nécessaire au premier recouvrement. Un béton dosé à 350 kilos de ciment par mètre cube reste le repère de chantier en fondation.
Coulez la semelle d’un seul tenant : une reprise de bétonnage crée un plan de faiblesse là où le moment de renversement se concentre.
Blocs à bancher ou parpaings : trancher selon la charge
Le bloc de coffrage, coffrage perdu

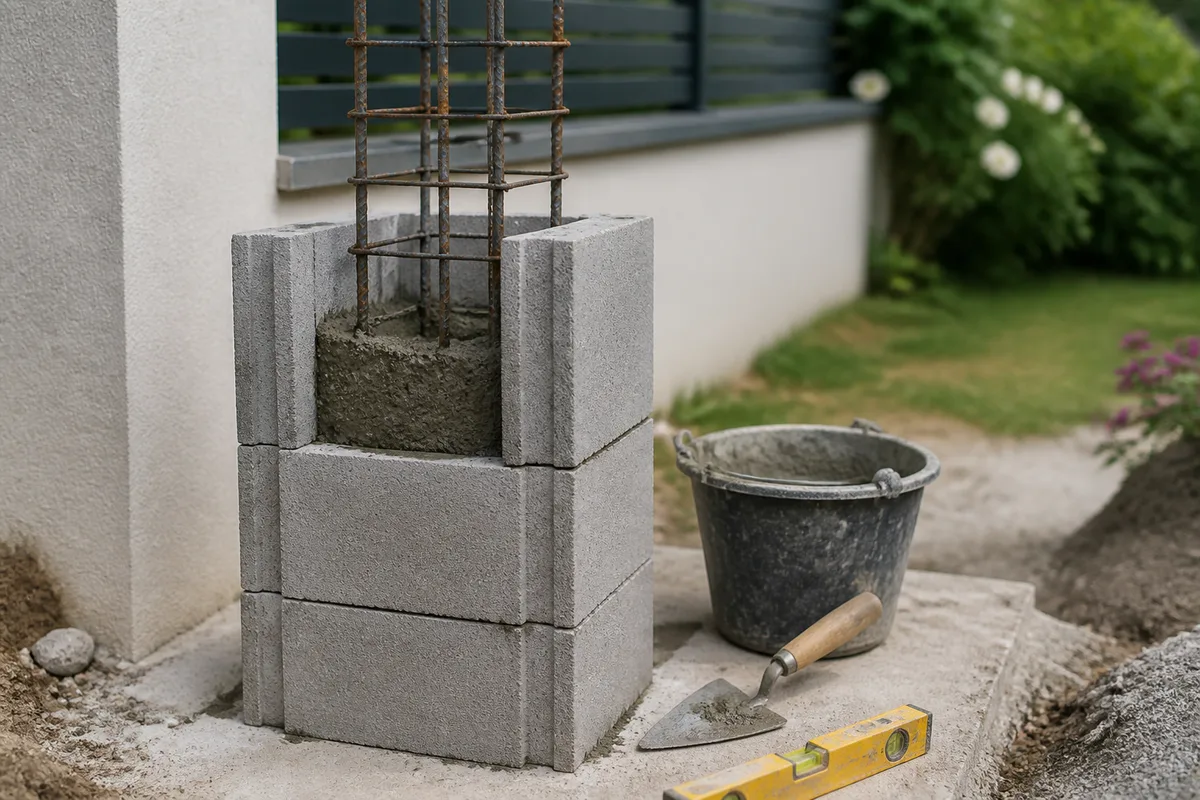

Un bloc à bancher se compose de deux parois en béton reliées par des entretoises. Vous l’enfilez sur les aciers en attente, puis vous le remplissez de béton armé : le bloc devient coffrage perdu et parement en une seule opération.
Le produit relève de la norme NF EN 15435, publiée en septembre 2008, dont le complément national de juillet 2009 fixe les classes de performance pour les ouvrages conformes au NF DTU 20.1. Le béton de remplissage y est cadré : classe de résistance C20/25, classe de consistance S4 au sens de la norme NF EN 206, granulat de 12 millimètres au maximum. Comptez environ 120 litres de remplissage par mètre carré pour des éléments de 50 × 20 × 20 centimètres.
Montés à sec sur les attentes, ces blocs à bancher encaissent sans broncher un vantail lourd ou motorisé.
Le parpaing creux et ses limites
Le maçon monte parfois des parpaings creux en boisseaux, alvéoles alignées, remplies de béton autour des aciers verticaux. Cette solution garde sa pertinence sur un pilier bas, portant un portillon ou un vantail léger.
Le problème ? L’épaisseur de paroi reste faible et le remplissage ne forme pas une section continue franche. Sur un fût de 1,80 mètre supportant un vantail motorisé, la marge de sécurité fond. Un pilier en agglos mal rempli se repère au son : creux sous le maillet, il n’a jamais reçu son béton jusqu’en pied.
Le pilier ne vit d’ailleurs pas seul. Il tient un linéaire de clôture, parfois un mur bahut, et la commande se raisonne sur l’ensemble de l’entrée : blocs, ferraillage, bordures, drainage. Les guides spécialisés dans les matériaux de construction et les aménagements extérieurs traitent ce linéaire clôture par clôture, dosages et hauteurs réglementaires compris, de quoi voir le détail des solutions avant d’arrêter la commande.
Chaînage et remplissage : construire un pilier de portail qui ne fissure pas
Des armatures continues, recouvrements compris
Au centre du fût, le chaînage vertical reprend le moment de renversement. Le NF DTU 20.1 retient pour un chaînage vertical de maçonnerie une section de béton d’au moins 300 centimètres carrés, quatre aciers haute adhérence longitudinaux et des cadres HA 6 espacés de 20 centimètres. Transposé au pilier, cela donne quatre fers verticaux tenus par des cadres réguliers, du fond de semelle au couronnement.
La continuité fait tout. Les recouvrements entre barres se calculent : une barre coupée trop court à mi-hauteur annule la reprise du moment là où il culmine.
L’enrobage compte autant. Les aciers doivent rester centrés dans l’alvéole, jamais plaqués contre une paroi. En atmosphère marine, cette exigence devient critique, et notre article sur la métallerie à Saint-Malo face à l’air marin décrit les classes de corrosivité en jeu.
Couler par levées, vibrer sans excès
Le remplissage se fait par levées de 50 à 60 centimètres, jamais en une coulée unique sur toute la hauteur. Une chute excessive sépare les granulats du laitier et laisse des nids de cailloux en pied de fût.
Chaque levée se pique à l’aiguille vibrante fine ou, à défaut, à la barre à mine, en tapotant les parois au maillet caoutchouc. Vibrez trop, et le béton ressue en surface ; vibrez trop peu, et les vides subsistent.
Vérifiez l’aplomb entre chaque levée, pas à la fin.
Gonds, platines et gaines : tout se réserve avant
Sceller un gond ou boulonner une platine

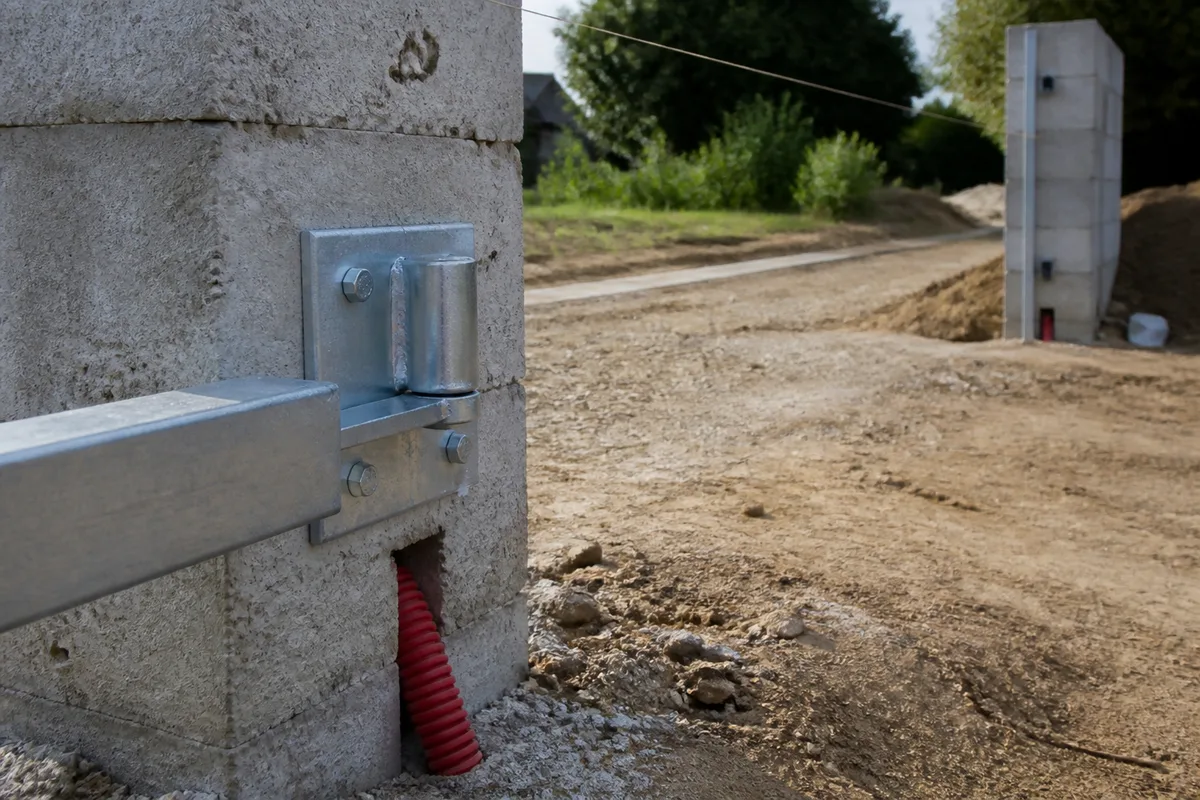

Deux familles d’ancrage cohabitent. Le gond scellé se noie dans le béton frais ou dans une réservation remplie après coup, avec une queue assez longue pour traverser la paroi du bloc. La platine boulonnée se fixe sur un fût durci, sur tiges filetées ou goujons.
Dès que la charge grimpe, le scellement chimique s’impose. La règle de dimensionnement usuelle retient une profondeur d’ancrage d’au moins dix fois le diamètre de la tige, et les charges admissibles en traction comme en cisaillement se calculent selon la norme EN 1992-4. Exigez une résine couverte par une évaluation technique européenne, une ETA : ce document donne les valeurs de résistance opposables.
Un trou soufflé, brossé, soufflé de nouveau : la tenue d’un ancrage se joue là. Le même principe gouverne les fixations murales d’une marquise en acier au-dessus de l’entrée.
Côté ferrures, une queue de gond nue se corrode au contact du béton humide : galvanisation ou traitement de surface systématique, avec les méthodes de traitement de la rouille sur l’acier en réflexe d’entretien.
Le passage des gaines
Motorisation, interphone, éclairage, boucle de détection : chaque fonction demande son fourreau, posé avant le remplissage. Une reprise après coup signifie une saignée dans un pilier ferraillé.
La norme NF C 15-100 encadre ce réseau : circuit spécialisé pour la motorisation, disjoncteur dédié, protection différentielle 30 milliampères. Le câble voyage dans une gaine TPC rouge enterrée à 50 centimètres au minimum hors passage de véhicules, et à 85 centimètres sous une zone carrossable. Un grillage avertisseur rouge, conforme à la norme NF EN 12613, se déroule 20 à 30 centimètres au-dessus.
Prévoyez large : deux fourreaux vides supplémentaires coûtent quelques euros dans la tranchée, contre plusieurs centaines une fois l’allée pavée.
Aplomb, entraxe et implantation : les cotes qui se contrôlent
Le calcul de l’entraxe part de la largeur de passage commandée, augmentée des jeux de fonctionnement donnés par le fabricant du portail. Une erreur de deux centimètres se rattrape sur des gonds réglables ; une erreur de cinq, jamais.
Le NF DTU 20.1 fixe les tolérances d’exécution de la maçonnerie : l’aplomb admet ± 8 millimètres par niveau, l’écart maximal ne dépassant pas 15 millimètres sur 3 mètres de hauteur, et la planéité ± 8 millimètres sous une règle de 2 mètres. Sur une entrée, restez très en deçà : les deux fûts se regardent, et le moindre défaut se lit à l’œil depuis la rue.
Trois contrôles suffisent, répétés à chaque levée :
- l’aplomb sur les deux faces vues, au niveau à bulle long ou au laser ;
- la cote d’axe à axe mesurée entre gonds, pas entre faces de maçonnerie ;
- l’alignement des deux piliers sur un cordeau tendu, plus leur horizontalité relative.
Finitions et raccord avec le jardin
Enduit, parement et couronnement
Le NF DTU 26.1 impose d’attendre : un enduit au mortier s’applique sur une maçonnerie réalisée depuis un mois au minimum. La mise en œuvre traditionnelle enchaîne gobetis, corps d’enduit puis finition, avec un dosage en liant dégressif. Comptez 48 heures de durcissement du gobetis avant le corps d’enduit, et 7 jours avant la finition, pour des épaisseurs de 15 à 20 millimètres en corps et 5 à 8 millimètres en finition.
Loin d’être décoratif, le chapeau de pilier protège le couronnement. Il déborde de 3 à 5 centimètres avec un larmier en sous-face, sinon l’eau ruisselle sur l’enduit et laisse des coulures noires en deux hivers.
La cohérence visuelle se travaille en même temps que le portail. Les codes de patine et de profilé décrits dans nos repères sur les styles et finitions de garde-corps en acier se transposent directement au couronnement et à la clôture attenante.
Seuil, allée et écoulement
Le seuil entre les piliers reçoit le poids des véhicules et reste au même niveau que l’allée, sans marche parasite sous le vantail.
Quatre points se règlent avant la pose du portail :
- la pente du seuil, orientée vers l’extérieur ou vers un caniveau, jamais vers la maison ;
- le caniveau à grille en travers de l’entrée, raccordé à un exutoire réel ;
- le débattement du vantail battant, vérifié sur le sol fini, revêtement compris ;
- la reprise de l’allée jusqu’au nu du fût, avec bordure pour tenir les rives.
Un pilier irréprochable sur une entrée qui retient l’eau ne tiendra pas dix ans. Le pied de maçonnerie gorgé d’humidité gèle, l’enduit cloque, la ferrure se pique.
Prochaine étape : relevez le poids exact du vantail commandé, la largeur de passage et la profondeur hors gel de votre commune, puis marquez l’implantation au cordeau avant le premier coup de pelle. Ces trois chiffres commandent le reste du chantier.
